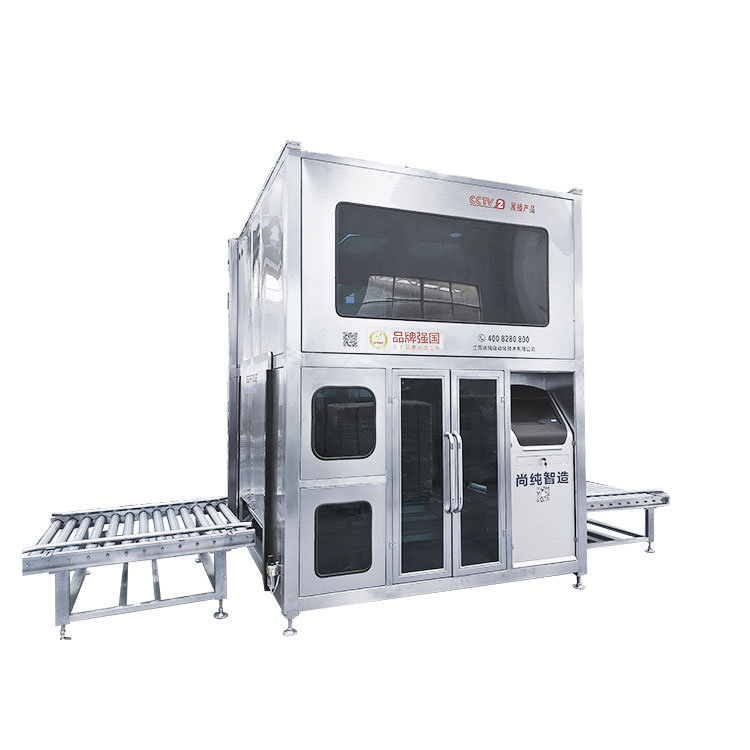

200L 1000L व्हिज्युअल पूर्णपणे स्वयंचलित फिलिंग मशीन

(सानुकूलित कार्य किंवा तांत्रिक सुधारणांनुसार उपकरणांचे स्वरूप भिन्न असेल, भौतिक वस्तूच्या अधीन.)

Somtrue एक व्यावसायिक निर्माता आहे, जो जागतिक ग्राहकांना चांगली उत्पादने आणि सेवा प्रदान करण्यासाठी वचनबद्ध आहे. आमचे 200L 1000L व्हिज्युअल पूर्णपणे स्वयंचलित फिलिंग मशीन केवळ देशांतर्गत बाजारपेठेतच चांगले प्राप्त झाले नाही तर आंतरराष्ट्रीय बाजारपेठेतही व्यापक मान्यता मिळविली आहे. अविरत प्रयत्न आणि सतत नावीन्यपूर्ण उपक्रमांद्वारे, Somtrue जागतिक ग्राहकांच्या वाढत्या गरजा पूर्ण करण्यासाठी आपली तांत्रिक पातळी आणि उत्पादन क्षमता सुधारत आहे. आम्हाला विश्वास आहे की दोन्ही बाजूंच्या प्रयत्न आणि सहकार्यातून आम्ही एक चांगले भविष्य घडवू! तो विद्यमान ग्राहक असो किंवा नवीन भागीदार असो, आम्ही तुमच्यासोबत एकत्र राहून अधिक यश आणि यश मिळवण्यासाठी उत्सुक आहोत. चला एकत्रितपणे आव्हानाला सामोरे जाऊ, ग्राहकांसाठी अधिक मूल्य निर्माण करू आणि उद्योगाचा विकास आणि प्रगती सामायिक करू!

200L 1000L व्हिज्युअल पूर्णपणे स्वयंचलित फिलिंग मशीन विहंगावलोकन:

200L बॅरल (ट्रेसह) पॅकेजिंगसाठी विस्फोट-प्रूफ वातावरणात 200L बॅरल्ससाठी खास डिझाइन केलेली एक बुद्धिमान पॅकेजिंग प्रणाली. व्हिज्युअल सर्च माऊथचा वापर करून, ते ऑटोमॅटिक ओपनिंग, ऑटोमॅटिक डायव्हिंग, ऑटोमॅटिक फास्ट फिलिंग, ऑटोमॅटिक लीकेज, ऑटोमॅटिक सीलिंग थ्रेड कव्हर आणि इतर संपूर्ण प्रक्रियांच्या 200L बॅरलचे स्वयंचलित पॅकेजिंग लक्षात घेऊ शकते.

फिलिंग मुख्य भाग पर्यावरण संरक्षण फ्रेमचा अवलंब करतो, जी खिडकी पाहू शकते आणि आपोआप दरवाजा बादलीच्या आत आणि बाहेर हलवते, जे भरताना एक बंद जागा तयार करू शकते. या मशिनच्या इलेक्ट्रिकल कंट्रोल भागामध्ये PLC प्रोग्राम करण्यायोग्य कंट्रोलर, वजनाचे मॉड्यूल, व्हिज्युअल सिस्टम इत्यादींचा समावेश आहे, मजबूत नियंत्रण क्षमता आणि उच्च प्रमाणात ऑटोमेशन. नो बॅरल फिलिंगच्या फंक्शनसह, बॅरलच्या तोंडात कोणतेही भरण्याची परवानगी नाही, सामग्रीचा कचरा आणि प्रदूषण टाळण्यासाठी, जेणेकरून मशीनचे इलेक्ट्रोमेकॅनिकल एकत्रीकरण उत्कृष्ट कार्यप्रदर्शन केले गेले आहे.

भरण्याच्या रकमेचे नियंत्रण लक्षात घेण्यासाठी वजनाचे कार्य तत्त्व वापरले जाते. फिलिंग व्हॉल्व्ह उघडण्याची वेळ प्रोग्रामेबल कंट्रोलर पीएलसीद्वारे नियंत्रित केली जाते आणि सामग्री कंटेनरमध्ये (किंवा पंप फीडद्वारे वाहतूक) वाहते. या मशीनच्या फिलिंग डिपार्टमेंटला दुहेरी जाड आणि पातळ पाइपलाइनद्वारे जलद भरणे आणि हळू भरणे लक्षात येते आणि हळू भरणे प्रवाह समायोजित करण्यायोग्य आहे. भरण्याच्या सुरुवातीच्या वेळी, दुहेरी पाइपलाइन त्याच वेळी उघडली जाते. भरण्याच्या कालावधीनंतर, डायव्हिंग सिलिंडर बॅरलच्या तोंडाच्या स्थितीत वाढतो, क्रूड पाइपलाइन बंद होते आणि एकंदर फिलिंग व्हॉल्यूम सेट होईपर्यंत पातळ पाइपलाइन हळूहळू भरत राहते. भरण्याच्या शेवटी स्वयंचलित स्पिन कव्हर केले जाते.

उपकरणांमध्ये वजन आणि अभिप्राय प्रणाली आहे, जी वेगवान आणि हळू भरण्याचे प्रमाण सेट आणि समायोजित करू शकते.

टच स्क्रीन एकाच वेळी वर्तमान वेळ, उपकरणे चालू स्थिती, वजन भरणे, संचयी आउटपुट आणि इतर कार्ये प्रदर्शित करू शकते.

उपकरणांमध्ये अलार्म यंत्रणा, फॉल्ट डिस्प्ले आणि प्रॉम्प्ट प्रोसेसिंग स्कीमची कार्ये आहेत.

फिलिंग लाइनमध्ये इंटरलॉक संरक्षणाचे कार्य असते, भरणे आपोआप थांबते आणि जेव्हा भरणे चालू असते तेव्हा आपोआप भरते.

हे मशीन संपूर्ण कव्हरसह सुसज्ज आहे, बादलीची एक बाजू उघडी आहे, नैसर्गिक वायुवीजन राखण्यासाठी; उर्वरित बंद संरचना, विंडोजसह, आणि मॅन्युअल नियंत्रणासाठी लहान वेंटिलेशनसह सुसज्ज आहे.

हे मशीन पूर्णपणे बंद कव्हर आहे, प्रेशरायझेशन इंटरफेससह, उपकरणे मायक्रोचार्ज करू शकतात, उपकरणांमध्ये बाह्य वायू कमी करू शकतात.

मुख्य तांत्रिक मापदंड:

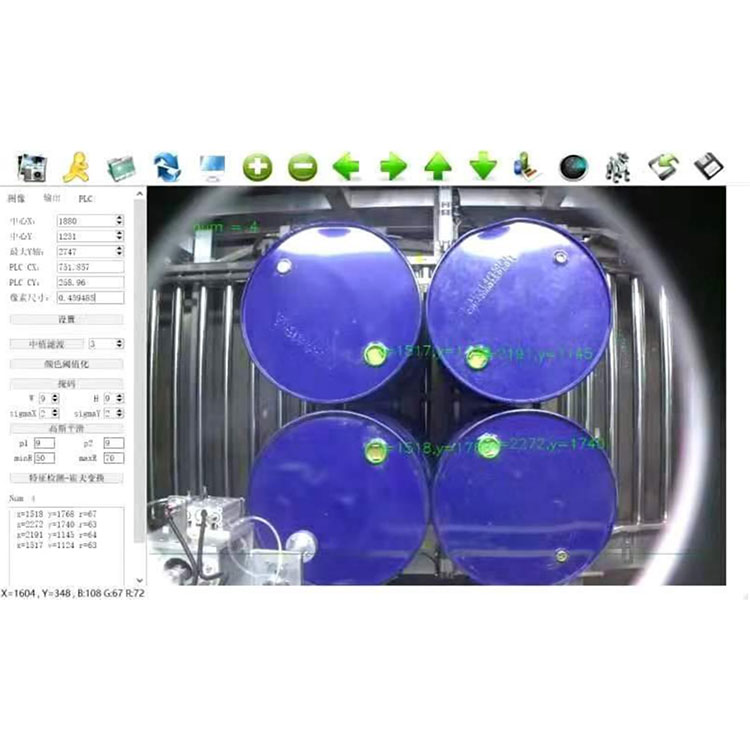

व्हिज्युअल पोझिशनिंग सिस्टम

दृष्टी: औद्योगिक बुद्धीमान कॅमेरा वापरून, व्हिज्युअल एक्स्प्लोजन आयसोलेशन मशीन बॉक्समध्ये लोड करून कार्य करण्यासाठी. इंटेलिजेंट कॅमेर्‍यावरून आणि PLC कंट्रोल कोऑर्डिनेट मूव्हिंग सिस्टीम बॅरल पोर्टवर फिलिंग गन पॉइंट करते. 3 डी कोऑर्डिनेट मूव्हिंग सिस्टम: मार्गदर्शक रेल प्रणाली आणि स्फोट-प्रूफ डिलेरेशन मोटर.

मुख्य कार्य:

स्वयंचलित शोध: व्हिज्युअल पोझिशनिंग, कोऑर्डिनेट मूव्हिंग सिस्टम शोध, फिलिंग गन ड्रॉप फिलिंग.

जलद आणि मंद डबल-स्पीड स्वयंचलित परिमाणवाचक भरणे: भरण्याची अचूकता आणि उत्पादन क्षमता सुनिश्चित करण्यासाठी;

फॉर्म भरणे: द्रव स्तरावर किंवा त्याखाली भरणे;

वायवीय बेस व्हॉल्व्ह नेहमी उघडा असतो, हळू हळू फ्रंट एंड फ्लो मर्यादा जोडा-फिलिंग गन आउटलेटचा प्रवाह दर कमी करा;

लिक्विड कपची रचना - परफ्यूजन नंतर अवशिष्ट द्रवाची गळती कमी करणे;

स्वयंचलित आणि मॅन्युअल परिमाणवाचक भरणे-सुलभ ऑपरेशन आणि देखभाल;

स्वयंचलित पीलिंग फंक्शन - अचूकतेवर कंटेनर भरण्याच्या विसंगत वजन घटकांच्या प्रभावावर मात करते;

मूल्य बिंदू समायोज्य-परिमाणात्मक भरणे एकाधिक वजन श्रेणींमध्ये रुपांतरित;

स्वयंचलित निदान, फॉल्ट अलार्म-सिस्टमच्या कामाची विश्वासार्हता सुधारते;

सुरक्षितता इंटरलॉक-बकेट ठिकाणी, स्प्रे बंदूक खाली; गन टॉप बॅरल रिटर्न भरा;

सेल्फ-लॉकिंग कंट्रोल-भरण्यापूर्वी नोजलची चाचणी घ्या;

उत्पादन सेटिंग स्टोरेज- विविध उत्पादनांचे वजन सेट मूल्य आणि संबंधित परफ्यूजन पॅरामीटर्स पर्यंत संग्रहित करू शकते;

सहिष्णुता शोध - भरणे त्रुटीचे स्वयंचलित शोध;

टच स्क्रीन-चीनी इंटरफेस, अंतर्ज्ञानी, सोयीस्कर सेटिंग.

अलार्म अलर्ट-अयशस्वी होण्याच्या बिंदूपर्यंत अचूक.

स्वयंचलित नियंत्रण प्रणाली

संपूर्ण ओळ अनेक पीएलसी प्रणालींनी बनलेली आहे, जी स्वतंत्रपणे नियंत्रित केली जाऊ शकते आणि एकमेकांना इंटरलॉक केली जाऊ शकते. यामध्ये सिस्टीमची स्व-तपासणी, फॉल्ट डिस्प्ले अलार्म, अचूकता, वेग, आउटपुट इत्यादी कार्ये आहेत. प्रत्येक सिस्टीमचा स्वतःचा मॅन-मशीन इंटरफेस आहे आणि सर्व पॅरामीटर्स मॅन-मशीन इंटरफेसवर ऑपरेट केले जाऊ शकतात. तपशीलवार पाइपलाइन नियंत्रण प्रक्रिया फ्लो चार्ट आणि लॉजिक डायग्राम प्रदान करा.

फिलिंग मटेरियल प्रकार, मात्रा बॅच, तारीख, प्रति बॅरल वजन, स्टोरेज वेळ आणि इतर रेकॉर्डिंग कार्ये संचयित करू शकतात

फिलिंग सिस्टम आणि ओपन स्पिन कॅप सिस्टम

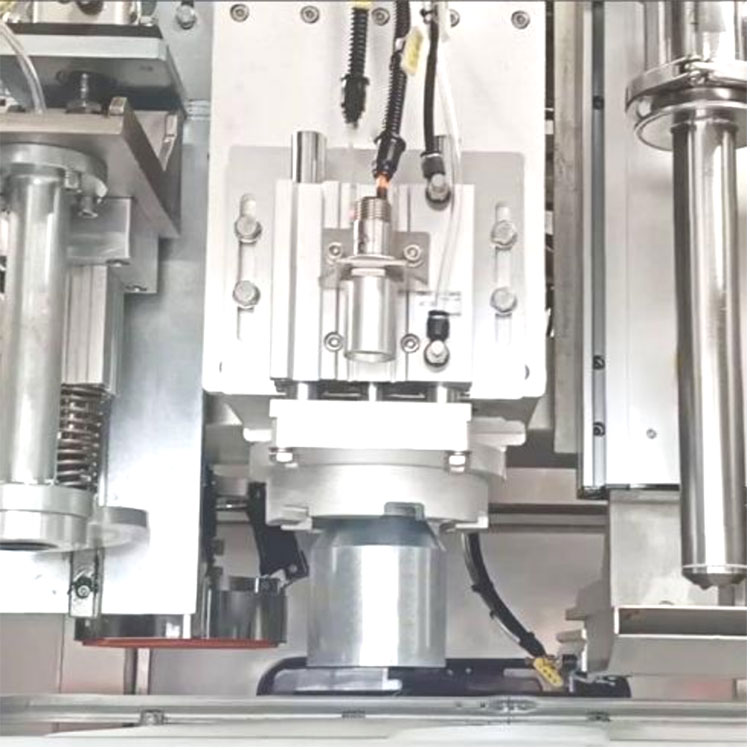

फिलिंग गन हेड: बाह्य ब्लॉकिंगच्या स्वरूपात, भरण्याच्या दरम्यान स्वयंचलितपणे बॅरलच्या तोंडावर (बॅरलच्या तळाशी) डुबकी मारली जाईल आणि भरल्यानंतर स्वयंचलितपणे उठेल. फिलिंग गन हेड एक पोकळ डिझाइन आहे आणि मटेरियल स्प्लॅशिंग टाळण्यासाठी गन हेड बंद केल्यानंतर सामग्री शुद्ध केली जाऊ शकते.

फिलिंग गन हेडच्या खालच्या भागात सिलेंडर विस्तारित लिक्विड प्लेट प्रदान केली जाते. भरल्यानंतर, फिलिंग हेड वर येते आणि पॅकिंग आणि कन्व्हेइंग लाइन बॉडीला प्रदूषित होण्यापासून सामग्री टाळण्यासाठी ड्रेन प्लेट विस्तृत होते. लिक्विड कनेक्टिंग डिस्क फ्रीहँड डिस्सेम्ब्लीसाठी डिझाइन केलेली आहे, जी टूल्सशिवाय डिस्सेम्बल केली जाऊ शकते आणि साफसफाईसाठी सोयीस्कर आहे.

ओपन कव्हर, स्पिन कव्हर पार्ट: कंपनीच्या पेटंट तंत्रज्ञानाचा वापर करून, रोटरी कव्हर हेड आणि बॅरल पृष्ठभाग उभ्या पॅकेज करू शकतात आणि गुळगुळीत, कव्हर उघडण्यास सोपे आणि स्पिन कव्हर असू शकते, कव्हर खराब करू नका, कव्हरला दुखापत करू नका. , घट्ट कव्हर सीलिंग पदवी जास्त आहे.

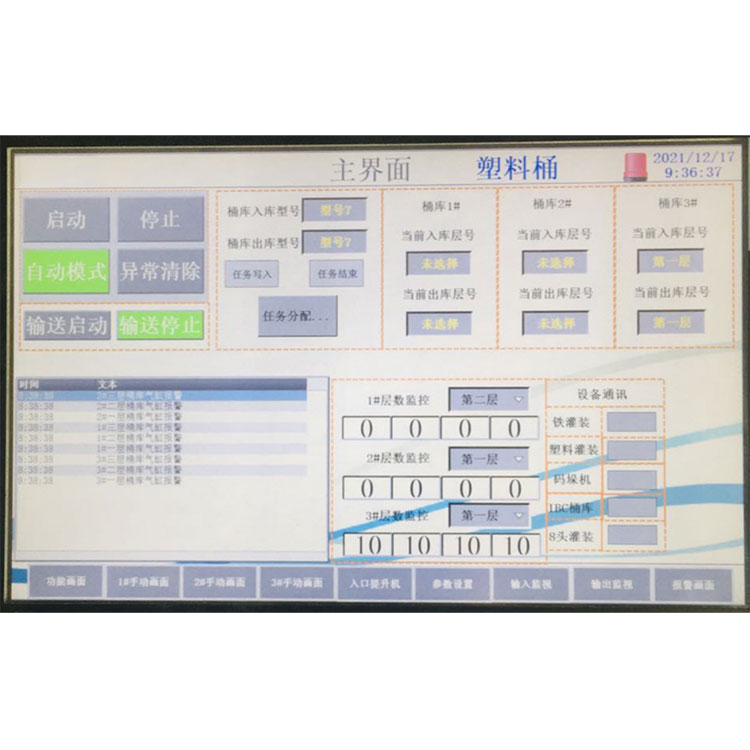

टच स्क्रीन आणि वजन यंत्रणा

टच स्क्रीन ऑपरेशनद्वारे मटेरियल फिलिंग पॅरामीटर सेटिंग आणि ऑपरेशन, साधे आणि अंतर्ज्ञानी आणि तापमान प्रदर्शनासह, दोष निदान आणि अलार्म, त्वरित कार्य. यात मेमरी स्टोरेज प्रोग्राम फंक्शन आहे, पॅरामीटर्सचे अनेक संच संग्रहित करू शकतात आणि ऐतिहासिक डेटा पाहू शकतात. मापन विचलनाची आपोआप गणना करू शकते, आणि वेगवेगळ्या प्रोग्रामसाठी नाव दिले जाऊ शकते, भिन्न वैशिष्ट्ये बदलू शकतात किंवा उत्पादन क्षमता बदलू शकतात, फक्त भिन्न पॅरामीटर्स समायोजित करणे आवश्यक आहे, कार्य क्षमता सुधारू शकते. भरण्याची अचूकता सुनिश्चित करण्यासाठी वजन प्रणाली प्रसिद्ध अमेरिकन ब्रँड सेन्सरचा अवलंब करते. याव्यतिरिक्त, सिस्टममध्ये तेल संरक्षणाचे कार्य आहे आणि सेन्सर स्थापित करणे, काढणे आणि दुरुस्ती करणे सोयीचे आहे.

स्केल टेबलमध्ये एक संरक्षणात्मक कार्य आहे, जेव्हा तोफा बॅरलचे डोके, तोफा हेड आपोआप परत येते. आणि जास्तीत जास्त भरण्याच्या वेळेसह संरक्षित.

सुरक्षा इंटरलॉकिंग

फीड साइटवर सुरक्षा इंटरलॉक:

फीडिंगवर बटण क्रमांक 1 आणि 2 स्थापित करा. जेव्हा ट्रे वर ठेवली जाते आणि वाहतूक केली जाते, तेव्हा # 1 बटण दाबा, आणि नंतर असेंबली लाइन क्रमांक 1 चिन्ह घेऊन जाते आणि ट्रेला क्रमांक 1 भरण्याच्या उपकरणावर वितरीत करते.

पुन्हा एकदा, ट्रे वर ठेवल्यावर आणि वाहतूक केल्यावर, नंबर 2 बटण दाबा. मग असेंबली लाइन क्रमांक 2 चे चिन्ह घेऊन जाते आणि ट्रेला क्रमांक 2 भरण्याच्या उपकरणापर्यंत पोहोचवते.

जेव्हा क्र. 1 फिलिंग डिस्चार्ज केले जाते, असेंबली लाइन क्रमांक 1 पूर्णतेचे चिन्ह घेऊन जाईल, आणि पुढील स्टेशनवर क्रमांक 2 भरण्याच्या उपकरणावर जाणार नाही.

सुरक्षा इंटरलॉक भरणे:

satety  बाहेर पडा:

जेव्हा सुरक्षा दरवाजा उघडतो, तेव्हा वर्तमान क्रिया थांबवा;

सुरक्षा दरवाजा बंद केल्यानंतर, असामान्य प्रवेश नियंत्रण काढून टाकले जाते, आणि भरणे सामान्य ऑपरेशन पूर्ण करणे सुरू ठेवते.

डायव्हिंग इंटरलॉक:

फिलिंग बकेटच्या तोंडाबाहेर, एक असामान्य डाउनप्रेशर अलार्म तयार होतो आणि फिलिंग हेड मूळ स्थितीत येते आणि मॅन्युअल हस्तक्षेपाने सोडवले जाते.

जास्त वजन भरणे:

भरणे चाचणी ओव्हरटाइम भरणे, संपूर्ण मशीन स्टॉप भरणे, अलार्म, मॅन्युअल हस्तक्षेप सोडवणे.

प्लगिंग अलार्म भरत आहे

कॅमेरा असामान्य अलार्म घेतो

असामान्य इनकमिंग आणि आउटगोइंग मटेरियल अलार्म
